Тормозная система автомобиля — устройство, принцип работы и основные виды

Тормозная система является одной из самых важных и необходимых систем в любом автомобиле. Она обеспечивает безопасность и контроль над движением транспортного средства. В основе работы тормозной системы лежит превращение кинетической энергии движущегося автомобиля в тепловую энергию путем трения колодок о тормозные диски или барабаны.

Основные узлы и детали тормозной системы включают в себя тормозные колодки, тормозные диски или барабаны, тормозные механизмы, главный тормозной цилиндр, тормозные трубки и шланги, тормозные суппорты, тормозные цилиндры, вакуумные усилители, тормозные камеры и клапаны.

Устройство и принцип работы тормозной системы могут немного отличаться в зависимости от типа транспортного средства. Например, в легковых автомобилях чаще всего применяются дисковые тормоза, в то время как в грузовых автомобилях часто используются барабанные тормоза. Однако, в обоих случаях принцип работы тормозной системы остается общим.

При нажатии на педаль тормоза происходит перемещение тормозного колпачка в сторону тормозного диска или барабана. Это вызывает сжатие тормозных колодок к тормозным дискам или внутренней поверхности барабанов. Колодки, прижатые к поверхности дисков или барабанов, начинают скользить по ним, причиняя снижение скорости и остановку автомобиля.

Общие сведения о тормозной системе

Тормозная система состоит из нескольких основных механизмов и узлов, таких как тормозные колодки, тормозные диски или барабаны, тормозные шланги, тормозные трубки, главный и вспомогательный цилиндры, тормозные суппорты и другие элементы.

Главный цилиндр

Главный цилиндр является ключевым элементом тормозной системы. Он представляет собой металлический корпус с седлом, в котором располагаются два цилиндра — главный и вспомогательный. В главный цилиндр поступает тормозная жидкость из бака через тормозной вакуумный усилитель или механический привод педали тормоза.

Тормозной усилитель

Тормозной вакуумный усилитель или механический привод педали тормоза служат для увеличения силы, прилагаемой к педали тормоза водителем. Усилитель позволяет легко и быстро нажимать на педаль тормоза и обеспечивает более эффективную работу тормозной системы.

Особенности тормозной системы могут отличаться в зависимости от типа автомобиля и его комплектации. Например, в некоторых автомобилях используются двухконтурные тормозные системы, которые обеспечивают более надежное и безопасное торможение. В таких системах каждое колесо оборудовано отдельным тормозным контуром, что позволяет сохранять работоспособность тормозов даже при поломке одного из контуров.

Крепление тормозных механизмов осуществляется с помощью специальных болтов и шайб. Тормозные колодки устанавливаются в тормозные суппорты или барабаны, а тормозные диски или барабаны крепятся на ступицы колес. Втулка и втулочные кольца применяются для обеспечения надежности крепления тормозного механизма.

Тормозная система также может иметь регуляторы, которые позволяют регулировать давление в тормозных контурах для более эффективного торможения. Регуляторы могут быть механическими или электронными и устанавливаются на основе частоты вращения колес или давления в тормозных контурах.

В стояночной системе тормозов используется отдельный механизм, который позволяет фиксировать колеса автомобиля во время его стоянки. Стояночная система может быть механической или электронной и обеспечивает надежное удержание автомобиля на месте.

Таким образом, тормозная система является основным механизмом управления скоростью автомобиля и обеспечивает безопасность его движения. Регулярная проверка и обслуживание тормозной системы позволяют поддерживать ее работоспособность и эффективность в течение всего срока эксплуатации автомобиля.

Принцип работы

Тормозная система состоит из основных механизмов, которые сообщаются между собой и работают в сложной взаимосвязи. При нажатии на педаль тормоза силой ноги воздействуется на тормозной усилитель, который передает это усилие тяге привода тормозов. Тяга передается в основные цилиндры, которые соединяются с гибкими трубками с рабочими цилиндрами тормозов (в случае дисковых тормозов) или со строями (в случае барабанных тормозов).

В случае барабанных тормозов давление жидкости в рабочих цилиндрах передается через пружины на тормозные колодки, прижимая их к внутренней поверхности барабана. При этом механизмы внутри тормозного барабана передают это усилие на стояночную тягу, которая прикрепляется к тормозным колодкам. Таким образом, при стояночном тормозе колодки прижимаются к барабану, предотвращая его вращение.

В случае дисковых тормозов давление жидкости в рабочих цилиндрах передается на тормозные суппорты, в которых имеются специальные поршни. При нажатии на педаль тормоза поршни выдвигаются и прижимают тормозные колодки к диску, предотвращая его вращение.

В тормозной системе также имеется механизм регулировки толщины колодок, который позволяет поддерживать рабочую высоту колодок и обеспечивать безопасность при торможении. Также в системе присутствуют устройства и механизмы для контроля и диагностики состояния тормозов, такие как датчики износа колодок, индикаторы на приборной панели и другие.

Таким образом, тормозная система состоит из основного и стояночного тормозов, которые работают вместе для обеспечения безопасности на дороге. При помощи гибких трубок и установленных в цилиндрах уплотнительных колец жидкость передается от бачка с тормозной жидкостью к тормозным механизмам, обеспечивая эффективное торможение автомобиля.

Тормозная система	Виды
Барабанные тормоза	Левый и правый барабанные тормоза
Дисковые тормоза	Тормозные суппорта

Комплектация системы тормозов

Система тормозов в автомобиле состоит из нескольких основных компонентов, которые взаимодействуют друг с другом для обеспечения безопасности и эффективности торможения. Рассмотрим основные элементы тормозной системы:

Тормозные колодки — это элементы, которые нажимаются на тормозные диски или барабаны для создания трения и замедления движения автомобиля. Колодки могут быть дисковыми или барабанными, в зависимости от типа тормозной системы.
Тормозные диски или барабаны — это элементы, на которые нажимаются колодки. При нажатии на педаль тормоза тормозные колодки надавливают на диски или барабаны, что приводит к замедлению автомобиля.
Тормозные цилиндры — это устройства, которые передают усилие нажатия педали тормоза на тормозные колодки. В зависимости от типа тормозной системы, цилиндры могут быть механическими, гидравлическими или пневматическими.
Тормозной бачок — это резервуар, в котором хранится тормозная жидкость. Он обеспечивает подачу жидкости к тормозным цилиндрам и помогает поддерживать оптимальный уровень жидкости в системе.
Тормозные шланги — это гибкие трубки, которые соединяют тормозные цилиндры с тормозными механизмами на колесах. Они передают тормозное давление и позволяют колесам свободно поворачиваться.
Тормозной усилитель — это устройство, которое помогает водителю приложить большее усилие к педали тормоза. Усилитель может быть механическим, вакуумным или гидравлическим.
Антиблокировочная система (ABS) — это механизм, который предотвращает блокировку колес при резком торможении. ABS регулирует давление в тормозных контурах и обеспечивает лучшую управляемость автомобилем в экстренных ситуациях.

Увеличение эффективности и безопасности системы тормозов может быть достигнуто путем установки спортивных тормозных механизмов, которые имеют более высокую устойчивость к перегреву и лучшую антиблокировочную систему. Также рекомендуется регулярно проверять и обслуживать все компоненты тормозной системы, чтобы избежать возможных поломок и аварий.

Тормозная система

Основные компоненты тормозной системы:

Тормозные колодки — элементы, нажимающие на тормозные диски или барабаны и создающие трение, что приводит к замедлению автомобиля.
Тормозные диски/барабаны — металлические детали, на которые действуют тормозные колодки.
Тормозные цилиндры — устройства, отвечающие за передачу силы нажатия на тормозные колодки.
Трубопроводы — трубки, по которым передается тормозная жидкость между различными элементами системы.
Усилитель тормозов — механизм, увеличивающий силу нажатия на тормоза и облегчающий управление автомобилем.
Вакуумный насос — устройство, создающее вакуум и обеспечивающее работу усилителя тормозов.
Регулятор зазора — механизм, регулирующий зазор между тормозными колодками и дисками/барабанами.

Тормозная система может быть оснащена как передними, так и задними тормозами. При этом передние тормоза выполняют основную функцию торможения, а задние — дополнительную. Обычно передние тормоза являются дисковыми, а задние — барабанными.

Устройство и принцип работы тормозной системы:

При нажатии на педаль тормоза водитель передает усилие на тормозные цилиндры, которые в свою очередь передают это усилие на тормозные колодки. Тормозные колодки нажимают на тормозные диски/барабаны, создавая трение и замедляя вращение колес. Тормозные диски/барабаны преобразуют кинетическую энергию движения автомобиля в тепловую энергию.

Для обеспечения надежности и безопасности работы тормозной системы, необходимо периодически проверять ее состояние и производить регулярное обслуживание. Отсутствие или неправильное функционирование какого-либо компонента может привести к возникновению неисправностей и аварийных ситуаций на дороге.

Тормозная система останавливаем Ладу Калину

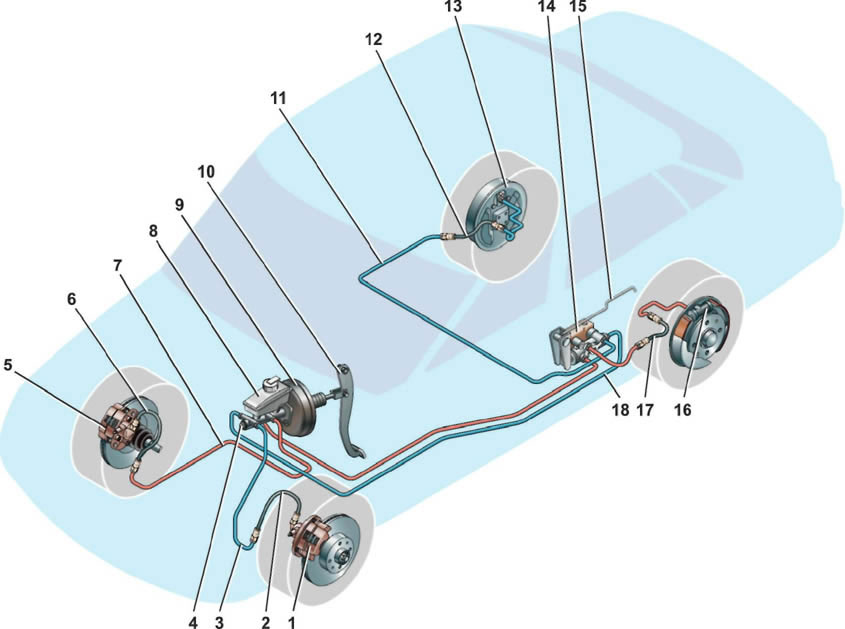

Тормозная система Лады Калины состоит из основного и стояночного механизмов. Основной механизм состоит из тормозных дисков, суппортов с поршневыми цилиндрами, колодок, гидропривода и гибких шлангов. Стойка стояночного механизма установлена в корпусе заднего тормозного диска.

Тормозные диски закреплены на ступице колеса с помощью болтов. Суппорты с поршневыми цилиндрами перемещаются в сторону тормозного диска при увеличении усилия на педаль тормоза. Гидропривод передает усилие от педали тормоза к поршневым цилиндрам через гибкие шланги.

При нажатии на педаль тормоза происходит перемещение поршней в поршневых цилиндрах, что приводит к сжатию колодок на тормозных дисках.
Сжатие колодок обеспечивает трение, которое приводит к замедлению или полной остановке движения Лады Калины.
Стояночная тормозная система Лады Калины оборудована датчиком неисправности. Он контролирует эффективность работы системы и сигнализирует о возможных проблемах.

Установленные на тормозных дисках гидроприводные механизмы служат для увеличения усилия при торможении. Особенностью тормозной системы Лады Калины является наличие вакуумного привода, который соединяется с основным механизмом через гибкий шланг.

Тормозная система Лады Калины также оборудована гибкими шлангами с втулкой из пластика или металла, которые обеспечивают свободное перемещение суппортов и гидропривода при изменении положения колеса.

Крепления гибких шлангов обеспечиваются скобами, которые установлены на штангах подвески и корпусе автомобиля. Тормозная система Лады Калины имеет также особенность в виде рабочего цилиндра с приводом вакуумного усилителя тормозов.
