Как работает датчик высоты инструмента для ЧПУ — основные принципы и применение

Датчики высоты инструмента являются неотъемлемой частью системы ЧПУ (числового программного управления) и позволяют контролировать высоту инструмента над рабочей поверхностью. Они используются в различных станках и обеспечивают точность и надежность работы.

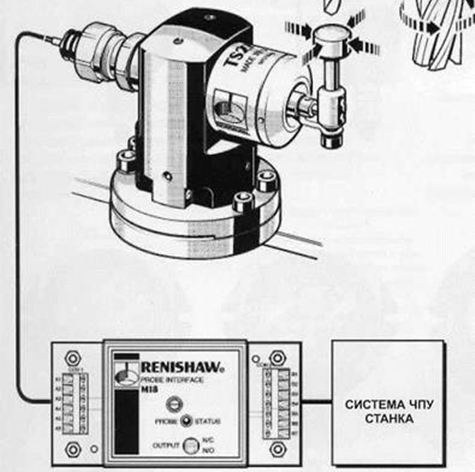

Основной принцип работы датчика высоты инструмента

Датчики высоты инструмента могут быть различных типов, каждый из которых работает по своему принципу. Основные принципы работы датчиков высоты инструмента включают в себя:

Оптические датчики: такие датчики используют лазер или свет для измерения расстояния между датчиком и рабочей поверхностью. Они обеспечивают высокую точность измерений и часто используются при работе с тонкими и сложными деталями.
Ультразвуковые датчики: датчики, которые работают на основе измерения времени, за которое ультразвуковой сигнал проходит от датчика до поверхности и обратно. Они обеспечивают высокую точность и широкий диапазон измерений.
Индуктивные датчики: такие датчики используют электромагнитное поле для определения расстояния до объекта. Они обеспечивают высокую точность и хорошо работают с металлическими поверхностями.
Капацитивные датчики: датчики, которые измеряют изменение емкости при приближении объекта к датчику. Они обеспечивают высокую точность и широкий диапазон измерений.
Механические датчики: такие датчики работают на основе контакта с рабочей поверхностью. Они просты в использовании и обладают высокой надежностью, но имеют ограниченный диапазон измерений.

Применение датчиков высоты инструмента в ЧПУ

Датчики высоты инструмента находят широкое применение в системах ЧПУ. Они используются для:

Калибровки инструмента: датчики высоты позволяют произвести калибровку инструмента перед началом работы. Это позволяет обеспечить точность и надежность процесса обработки.
Контроля высоты рабочей поверхности: с помощью датчиков высоты можно контролировать высоту рабочей поверхности и подстраивать ее в процессе работы станка. Это позволяет обеспечить равномерность и качество обработки деталей.
Измерения расстояния до загрузки материалов: датчики высоты позволяют измерить расстояние до загрузки материалов на стол станка. Это позволяет автоматизировать процесс загрузки и обеспечить безопасность работы.

Датчики высоты инструмента являются важными компонентами систем ЧПУ. Они обеспечивают точность и надежность работы станков и позволяют производить высококачественные детали. Выбор определенного типа датчика зависит от требуемой точности, типа обрабатываемых материалов и других факторов.

Ультразвуковые датчики

Основной принцип работы ультразвукового датчика заключается в излучении ультразвуковых импульсов и измерении времени, за которое эти импульсы отражаются от поверхности объекта и возвращаются к датчику. На основе времени задержки датчик рассчитывает расстояние до объекта.

Преимущества ультразвуковых датчиков включают высокую точность измерений, возможность работы на различных материалах и поверхностях, а также отсутствие контакта с объектом, что позволяет избежать его повреждений.

Ультразвуковые датчики также часто используются для калибровки рабочего стола ЧПУ станка. При достижении определенной точности измерения, датчиком можно произвести калибровку стола, чтобы обеспечить более точную работу инструмента.

Зачем нужна калибровка? Когда ЧПУ станок работает, возможно некоторое отклонение позиции инструмента от заданной. Калибровка позволяет учесть это отклонение и повысить точность процесса.

Для калибровки рабочего стола ЧПУ станка также могут использоваться другие типы датчиков, такие как оптические, индуктивные или капацитивные. Они измеряют расстояние до поверхности объекта с помощью света, электромагнитного поля или изменения емкости. Каждый тип датчика имеет свои преимущества и применение в различных условиях работы.
